畝立+薬剤散布+マルチング同時作業や播種同時薬剤散布に!!


農業用トラクター及び管理機用インプルメント。
お手持ちのトラクターの50mm角バーや管理機のフラットバーに取付可能。
播種機やロータリー・畝立て機で作業を行う際に、除草剤や殺虫・殺菌剤を同時に散布できる粒剤散布機です。

様々な薬剤の散布状態に適応する拡散装置を持ち、農機に合わせて調整できます。



播種同時薬剤散布機

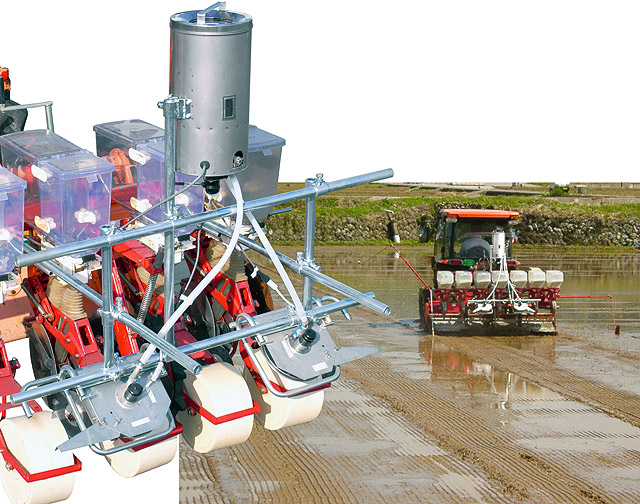

KT20A-120P2 大豆・麦・水稲の直播時同時散布作業

農業用トラクター用インプルメント。
お手持ちのトラクターと播種機で作業を行う際に、除草剤や殺虫・殺菌剤も同時に散布できる粒剤散布機です。

粒剤散布口に拡散モーターを装備。ハネの遠心力により薬剤が均一に広がります。
粒剤散布口には可変フィンを取り付けており、140〜240cmの範囲で散布幅の調節が可能です。
薬剤ホッパーは容量10リットル。透明窓により薬剤の残量を確認できます。
粒剤の散布量はホッパー部の調量板で自在に調整できます。
薬剤ホッパーには耐久性の高いステンレス材を使用しています。

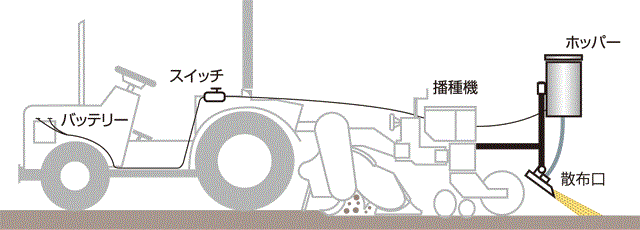

播種同時作業の概要

播種機の50mm角バーにセットします。播種直後の土壌の表面に除草剤が均一に散布されます。
電源はトラクターのバッテリーを利用し、モーターを駆動させて散布を行います。


粒剤:トレファノサイド、エコトップ、クリアターン、キックボクサー、ガレースG、クレマートUなど

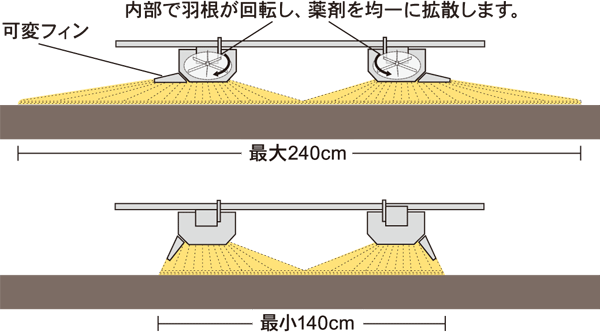

粒剤散布幅の調節が可能な可変フィンを採用




粒剤散布量の調整 及び 散布方向の調整

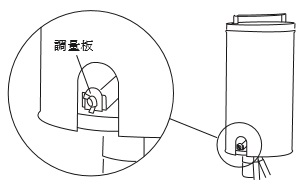

◆ 粒剤散布量の調整機構

ホッパー下部の繰り出し機構から拡散部までの薬剤の落下は、砂時計方式の重力落下にて行なわれます。
ホッパー側面の最下部に、蝶ネジで固定された調量板がセットされておりますので、付属の穴径の違う調量板に差し替えながら、薬剤の種類やトラクターの車速、ロータリー幅に合った最適なサイズの調量板を選定します。

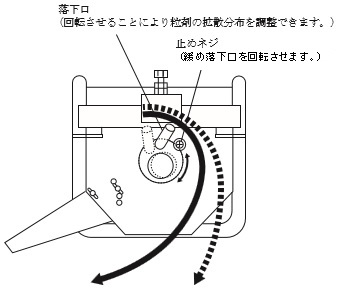

◆ 粒剤散布方向の調整

通常は落下口を中央にしたときに、薬剤はムラなく散布できるようにセットされていますが、薬剤(粒剤)の種類により見かけ比重が異なるため拡散分布が代わることがあります。 そのために薬剤の散布ムラが発生した場合は、止めネジをゆるめて落下口を回転させ、散布方向を調節して下さい。



粒剤用薬剤散布機 KT20A-120P2の主な諸元

型式 KT20A-120P2
本体寸法 Φ200mm×高さ500mm 電源 トラクター装備バッテリー:DC12V
ホッパー容量 10リットル 散布方式 回転羽根による遠心拡散方式
取付位置 播種ユニット固定用 角パイプ(50mm) 散布量(最大) 13.0kg/時
散布幅 140〜240cm(調節可) 散布量(標準) 3.0〜5.0kg/10a
適用農薬例 エコトップ、トレファノサイド、クリアターン、キックボクサー、ガレースG、クレマートUなど

◆ センサースイッチ(別売)

ロータリーの上げ下げを感知して、
自動的に薬剤散布をON/OFFできる
オプションスイッチもございます。






土壌混和散布機

殺虫・殺菌剤散布 + 土壌混和の同時作業

農業用トラクター及び管理機用インプルメント。

KT20A-DTS 取付例

ダントツ粒剤作業例


 粒剤用薬剤散布機をトラクタ前方に取付けて、殺虫剤
 (オルトラン、ダントツなど)を10cm幅で
 すじ散布を行い土壌混和をします。

 甘藷(サツマイモ)、大根、ニンジン、など根菜種一般に
 最適。すじ散布で、効率よく根から吸収されます。



粒剤用薬剤散布機 KT20A-DTS・KT20B-DTS 及び DTWの主な諸元

型式 KT20A-DTS KT20B-DTS KT20A-DTW KT20B-DTW
対象機械 トラクター 管理機 トラクター 管理機
散布口数 1口(シングル):1条 2口(ダブル):2条
本体寸法 Φ200mm×高さ500mm 電源 トラクター・・・バッテリー:DC12V
管理機・・・・・点灯コイル:AC12V
ホッパー容量 10リットル モーター DC12V・0.76A・4.5W:1個
散布幅 10cm/1口あたり 散布量(最大) 13.0kg/時
散布方式 ローター回転による操出方式 散布量(標準) 3.0〜5.0kg/10a
適用農薬例 殺虫殺菌剤:ダントツ・フォース・リドミル粒剤 等




複合同時作業機

畝立 + 除草剤(粒剤)散布 + マルチングの同時作業

粒剤用薬剤散布機をマルチャを装備したトラクターに装着すると、畝立+粒剤散布+マルチングの3つ作業を一工程で行うことが出来ます。カマボコ畝から平畝まで、お好みの巾で散布できます。

雑草のタネが発芽するのは、地表から3cm程度までのほんのわずかな範囲。
ここに高率よく薬剤を散布すれば除草効果が上がります。畝立て同時マルチ作業の場合、同時に除草剤散布すると、畝表面に散布した除草剤がマルチ下に集まる土中からの水蒸気に解け、畝表面にくまなく作用するので効果抜群です。少農薬にも効果があります。

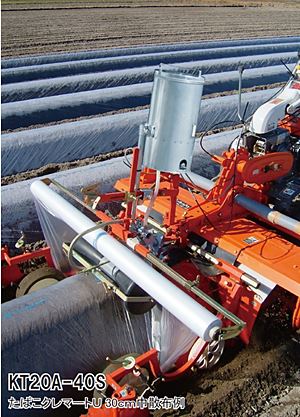

作物:たばこ 使用薬剤:クレマートU散布例







畝の成型直後に除草剤を散布し、すぐにマルチングするため、土中の水分を逃がさず速やかに吸収し、除草効果抜群です。

回転羽根の遠心力で粒剤を飛ばすスピナー方式で、ムラのない均一散布が可能です。

粒剤用薬剤散布機 KT20A-40S・KT20B-40S 及び -80W -100Wの主な諸元

型式 KT20A-40S KT20B-40S KT20A-80W KT20B-80W KT20A-100W KT20B-100W
対象機械 トラクター 管理機 トラクター 管理機 トラクター 管理機

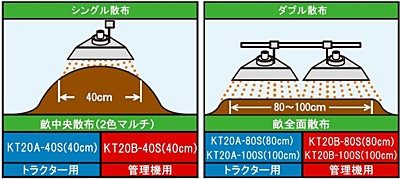

散布幅 40cm 80cm 100cm
散布口数 1口(シングル):1条 2口(ダブル):2条
散布場所 畝中央散布(2色マルチ) 畝全面散布
本体寸法 Φ200mm×高さ500mm 電源 トラクター・・・バッテリー:DC12V
管理機・・・・・点灯コイル:AC12V
ホッパー容量 10リットル 散布量(最大) 13.0kg/時
散布方式 回転羽根による遠心拡散方式 散布量(標準) 3.0〜5.0kg/10a
モーター DC12V・0.76A・4.5W:2個(40S)・3個(80S・100S)
適用農薬例 除草剤:エコトップ、トレファノサイド、クリアターン、ガレースG、クレマートU 等




畝立 + 除草剤(粒剤)散布 + マルチングの同時作業(高畝用)

高畝ロータリーはマルチとロータリーとの間隔が狭く、取付が困難でしたが、薬剤の散布口(拡散部)は
コンパクトになっています。
作物:たばこ 使用薬剤:クレマートU散布例





コンパクト拡散部

回転羽根の遠心力で粒剤を飛ばす遠心分散方式でムラのない均一散布を行なえます。
3種類の拡散カバーを用意しておりますので、様々な形状のマルチロータリーに対応できます。

粒剤用薬剤散布機 KT20A-30ST・KT20B-30ST 及び -60WTの主な諸元

型式 KT20A-30ST KT20B-30ST KT20A-60WT KT20B-60WT
対象機械 トラクター 管理機 トラクター 管理機
散布幅 30〜40cm 60〜80cm
散布口数 1口(シングル):1条 2口(ダブル):2条
散布場所 畝中央散布(2色マルチ) 畝全面散布
本体寸法 Φ200mm×高さ500mm 電源 トラクター・・・バッテリー:DC12V
管理機・・・・・点灯コイル:AC12V
ホッパー容量 10リットル 散布量(最大) 13.0kg/時
散布方式 回転羽根による遠心拡散方式 散布量(標準) 3.0〜5.0kg/10a
モーター DC12V・0.76A・4.5W:2個(30ST)・3個(60WT)
適用農薬例 除草剤:エコトップ、トレファノサイド、クリアターン、ガレースG、クレマートU 等




甘藷(サツマイモ)の畝立て同時除草剤散布の例(粒剤:トレファノサイド)

トラクターによる除草剤散布(鹿児島県南九州市頴娃町)

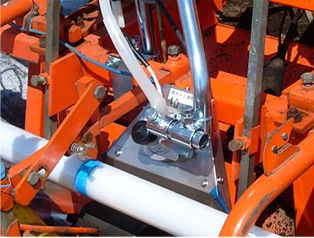

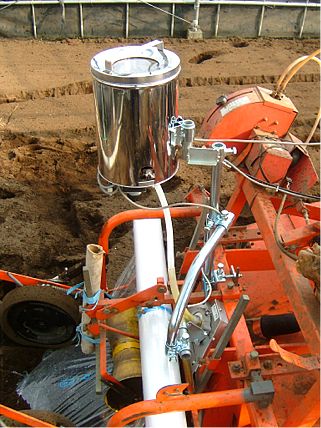

 ロータリー(クボタRT11)への取り付け
甘藷の畝立て同時マルチング作業では、寒い時期は地温を上げる目的から透明マルチを利用するのが一般的ですが、透明マルチ内の雑草発生が抑えきれないことから、黒マルチの利用が主体となっているのが現状です。

トレファノサイド粒剤は、平成18年4月に甘藷の「挿苗前」の使用時期が適用拡大になった事から、今後同剤と粒剤用薬剤散布機を利用して、透明マルチ利用における雑草対策の課題が解決できるものと期待されております。

↑マルチの中の散布状態

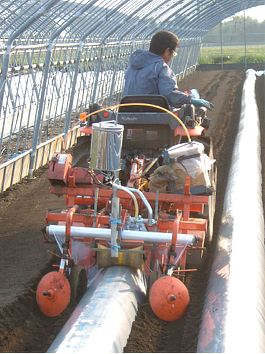

←畝立て同時除草剤散布 作業風景




甘藷(さつまいも)トレファノサイド粒剤 散布例


KTシリーズ 各型式の価格



トラクター用

型式

価格(税別)

播種同時 KT20A-120P2 167,600円
土壌混和 KT20A-DTS 81,700円
KT20A-DTW 82,800円
畝立同時 KT20A-40S 122,700円
KT20A-80W 154,000円
KT20A-100W 167,600円
畝立同時
(高畝用)
KT20A-30ST 157,300円
KT20A-60WT 202,000円


管理機用

型式

価格(税別)

-
-
-
土壌混和 KT20B-DTS 79,600円
KT20B-DTW 80,700円
畝立同時 KT20B-40S 115,300円
KT20B-80W 144,700円
KT20B-100W 157,300円
畝立同時
(高畝用)
KT20B-30ST 154,000円
KT20B-60WT 199,000円
