薬剤散布機(液剤) SK−@インファロー用ノズル取付事例

薬剤散布機SKインファロー用ノズルは、お手持ちのトラクターとポテトプランターに取り付けて、殺菌剤を植溝内に散布する薬剤(液剤)散布装置です。

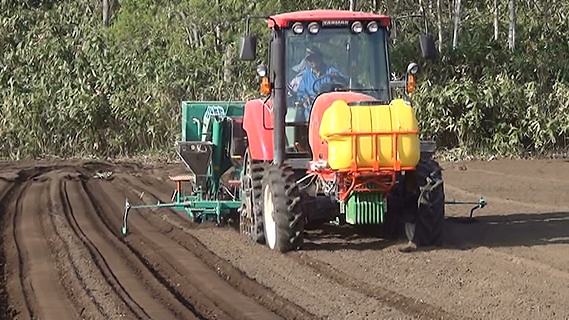

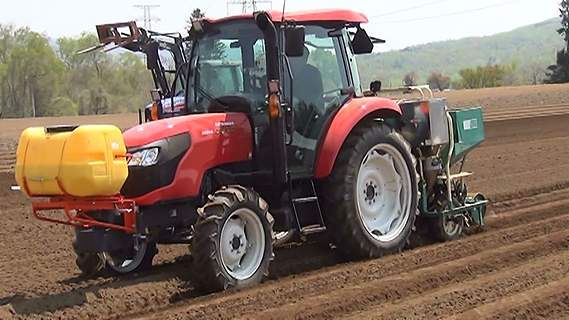

 十勝農機 PNF-2・IPA-4T取付例 散布の様子
   インファローとは、北海道でよく使用されているポテトプランターの構造に合わせて「植溝切(V溝切)の後」と「覆土ディスクの前」に散布ノズルを取付け、指定の土壌処理剤を散布して、主に黒あざ病などを防除する技術です。

散布位置が「植溝内」ということと、植溝内土壌と覆土前土壌といった種芋に触れる土壌だけに散布するので「薬剤の散布量が少ない」という特徴があります。

サンエーでは、低圧ポンプとインファロー専用ノズルを用意して、馬鈴薯(種芋)に薬剤がかからないように雨粒大の液剤が扇状に広がります。
水の粒が大きいので、横風や土埃にも強く、しっかりと植溝内に薬液を散布し、黒あざ病などを防除します。

じゃがいも農家の皆様には、播種後の天候次第などで発生する病害に一歩先手を打てる材料になれば幸いです。

薬剤散布機SK300@・SK200@取付事例


トラクター:三菱農機 EG105 ポテトプランター:十勝農機 ipa4(IPA-4T)

 十勝農機 ipa4取付・後部ノズル
 送水ホースに余裕があるので
 取り回しも自由に変更できます。

 インファロー用ノズルは扇状に
 薬剤が広がるので、種芋を避けて
 散布するのに適しています。

 コクピットから見たタンクの状態。
 大型農機への取付では特に視界
 良好で、あまり邪魔になりません。



トラクター:三菱農機 GV70 ポテトプランター:十勝農機 PNA-2RT(ipa2)

 後部ノズルは土寄せディスクの
 状態に合わせて前後上下に調節
 簡単に固定する事ができます。

 前部ノズルは、何種類かある
 種芋のカット包丁の形状に合わせ
 て取付位置の変更ができます。

 ポンプに接続する送水ホース1本
 を取り外すだけで、普段通りに
 プランタを駐機していただけます。

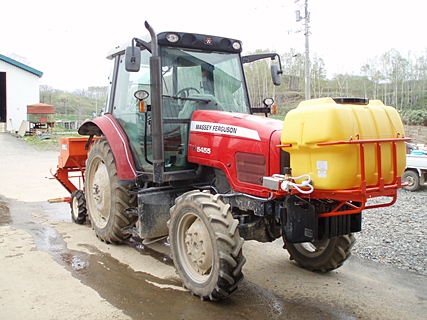

トラクター:マッセイファーガソン MF5455 ポテトプランター:十勝農機 PNF-2

 十勝農機 PNF-2半自動タイプ
 (カットプランターでない方)
 にも取付可能です。

 後部ノズルステーは組立式で
 ネジを締めていくだけで
 簡単に取付できます。

 前部ノズルステーは汎用型。
 フレームのネジに共締めする
 ことで簡単に取付できます。


液剤用薬剤散布機 SK−@インファロー用の主な諸元

名称・型式 薬剤散布機 SK200@インファロー用 薬剤散布機 SK300@インファロー用
タンク容量  200リットル  300リットル
機体寸法  幅920×奥行620×高さ570(mm)  幅1000×奥行680×高さ705(mm)
重量  42.0kg  44.0kg
ポンプ  カスケードポンプ
散布圧力  0.0〜0.2MPa
モーター  DC12V・13A・3,200rpm 消費電力 125W (散布時)
電源  バッテリー (DC12V) ・ 電源ヒューズ20A
ノズル  インファロー専用ノズル (ドリフト低減・低圧タイプ)
標準散布量 20リットル/10a  作業速度 3〜5km/h
使用目的  殺菌剤:アミスター20フロアブル(黒あざ病 防除)   殺虫剤:アクタラ顆粒水和剤 など
散布量

車速
[km/h]

畝数
(ノズル数)

圧力
[MPa]

1ノズル散布量
[ml/分]

散布量
[リットル/分]

3.0 2畝用(4個) 0.015 375 1.5
4.0 0.023 500 2.0
5.0 0.030 625 2.5
3.0 4畝用(8個) 0.025 375 3.0
4.0 0.037 500 4.0
5.0 0.053 625 5.0

※ご使用のトラクターのタイプにより、取付金具などの構成が変わるため、一度ご相談ください。

[問合せする]

TEL:077-569-0333 FAX:077-569-0336
